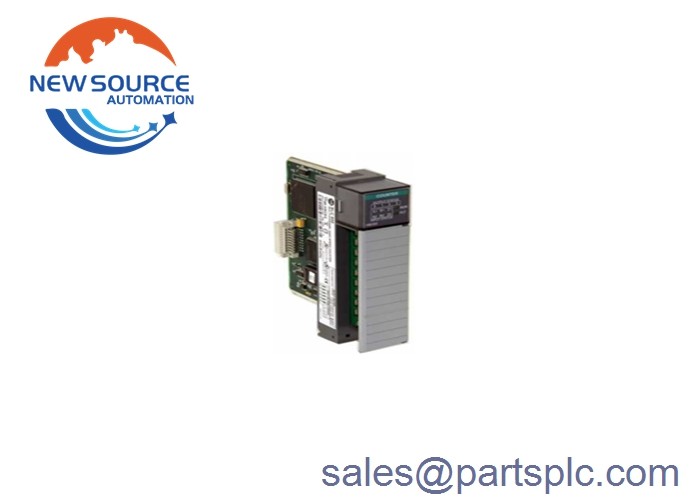

Allen Bradley 1746-HSCE2 SLC 500 Input Module High-Speed Input Module

1746-HSCE2

1746-HSCE2 SLC 500 Input Module High-Speed Input Module

1756-HSCE2 là một mô-đun đếm tốc độ cao đa kênh. mô-đun này là một mô-đun thông minh, được sử dụng cho các mục đích cụ thể của đếm, tổng cộng,giám sát vị trí và các ứng dụng tốc độ cao khácMô-đun này đi kèm với ±A1, ±B1, ±Z1, ±A2, ±B2, và ±Z2 với phạm vi điện áp đầu vào từ 4.2VDC đến 12VDC và 10VDC đến 30VDC.Nó cũng được cung cấp với tám (8) đầu ra bao gồm bốn (4) ảo và bốn (4) thực 5-30 đầu ra nguồn VDC.

Các kênh đầu vào của mô-đun này chấp nhận tín hiệu với chiều rộng xung tối thiểu là 475 ns với cách tách xung tối thiểu là 200 ns và tần số đầu vào tối đa là 1 MHz.Mô-đun này có backplane cô lập của 1000V và kênh để cô lập đầu ra của 500VMỗi kênh của mô-đun có phạm vi điện áp đầu vào từ 4,2V dc đến 12V dc khi hoạt động ở 5VDC và 10V dc đến 30V dc khi hoạt động ở 24VDC.

Các thông số kỹ thuật đầu ra của mô-đun bao gồm một phạm vi điện áp đầu ra 5-30 VDC với dòng điện đầu ra trạng thái tối đa trên mỗi kênh là 1,0 A trong khi Max.0 A ở 40°C và 1.5 A ở 60 °C. Giảm điện áp trên trạng thái tối đa là 0,5V và Tốc độ rò rỉ ngoài trạng thái tối đa là 100 μA. 1746-HSCES có cách ly nền 1000V và cách ly đầu vào đầu vào 500V.

Mô-đun này có thể được cấu hình để thực hiện đếm theo cả hai hướng. Nó hỗ trợ lên đến Bốn (4) bộ đếm xung hoặc Hai (2) bộ đếm vuông. Mỗi bộ đếm mô-đun có khả năng đếm lên đến +/- 8,388,607Mô-đun đếm này có bộ xử lý chuyên dụng để xử lý tín hiệu.Nó có thể được sử dụng trong toàn bộ hệ thống SLC 500 và với 1747-ASB SLC Remote I / O Adapter (RIO) Module như một thành phần RIO.

Các kênh đầu vào A và B có thể được cấu hình để đếm xung một đầu cho tối đa 4 thiết bị đầu vào.Điều này cho phép độ tin cậy cao hơn. Kênh đầu vào Z xử lý việc lưu trữ, giữ và thiết lập lại dữ liệu đếm. Khi sử dụng tín hiệu đầu vào tần số thấp, 1746-HSCE2 có thể chấp nhận xung giả.Để tránh tiếng ồn tần số cao trên tín hiệu tần số thấp, người dùng nên loại bỏ tiếng ồn bằng cáp đầu vào 1746-HSCE2 để dẫn dòng điện ra khỏi các nguồn tiếng ồn.





Các thương hiệu chính

1Siemens: S-200, S-300, S-400, S-1500, S5, Siemens Moore

2. Allen Bradley: ControlLogix 1756 series PLC, CPU, A / O, I / O, nguồn điện, màn hình cảm ứng, CompactLogix 1769 series, SLC 500 1747/1746 series, PLC-5 1771/1785 series

3. ABB: bộ điều khiển dòng AC800M, mô-đun I/O, khuôn bộ điều khiển dòng AC800F, mô-đun dòng 800xA, mô-đun Bailey INFI 90, mô-đun robot DSQC và các bộ phận, bộ phận hệ thống OCS Advant

4. TRICONEX (3009 3625 3721)

5. FOXBORO (FBM201 FBMSVH)

6Modicon Premium, TSX Micro
