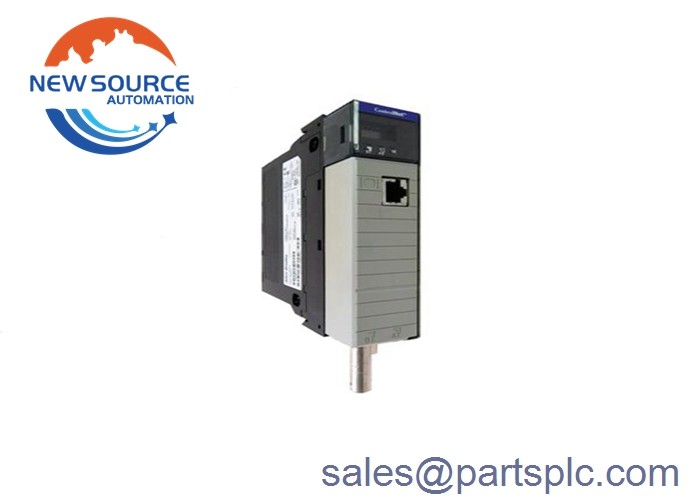

Nhà máy mới niêm phong 1756-CNBR SER E ControlNet Redundant Bridge Module

1756-CNBR

1756-CNBR ControlLogix là một Redundant Bridge Interface Module tạo điều kiện giao tiếp bên trong ControlNet Network.Ứng dụng công nghiệp công suất caoĐiều làm cho mô-đun này khác với 1756-CNB là sự hiện diện của một cổng ControlNet bổ sung hỗ trợ phương tiện dư thừa.Các mô-đun có hai ControlNet BNC cổng trong khi 1756-CNB chỉ có 1, mặc dù cả hai đều sở hữu 1 cổng ControlNet RJ45.Cùng với bộ điều khiển Logix5550, 1756-CNBR cũng điều chỉnh luồng dữ liệu được lên kế hoạch và kết nối dữ liệu không được lên kế hoạch hiện có giữa ControlNet và ControlLogix.xem xét sử dụng phương tiện ControlNet dư thừaĐối với kết nối đặc biệt đó, 1756-CNBR là mô-đun phù hợp duy nhất.

Thông thường, dòng điện từ mô-đun này là 970 mA ở 5,1 volt DC và 1,7 mA ở 24 volt DC. Ngoài ra, 1756-CNBR có thể hỗ trợ tối đa 20 bộ đệm dành cho các tin nhắn không kết nối.Ngoài ra còn có 99 nút có sẵnTrước khi thực hiện bất kỳ cài đặt nào, hãy kiểm tra nhãn gắn vào cáp thả vòi. Điều này là để đảm bảo rằng bất kỳ kết nối nào với vòi sẽ không bị đảo ngược vô tình.Trong trường hợp không được thực hiện, sẽ xảy ra sự đảo ngược sẽ yêu cầu khắc phục sự cố và các điều kiện trạng thái bị lỗi được hiển thị.Nó sử dụng giao thức công nghiệp chung (được viết tắt là CIP) để kết hợp một mạng đầu vào / đầu ra và chức năng mạng ngang hàng, cung cấp khả năng hiệu suất cao cho cả hai chức năng. 1756-CNBR có điện áp cách ly liên tục 30 Volt và nó chiếm bất kỳ khe cắm dựa trên khung gầm nào.Nó có thể được sử dụng với cả hai tiêu chuẩn và nguồn điện dư thừaNếu người dùng đang cài đặt một hệ thống dư thừa, họ nên đặt các mô-đun chính cũng như dư thừa trong một khe chung trong cặp khung hình tương ứng.
