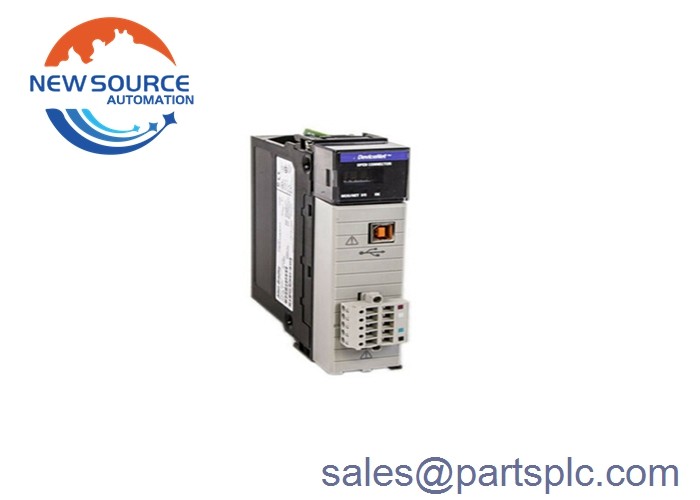

Nhà máy mới được niêm phong 1756-DNB ControlLogix DeviceNet Bridge Scanner Module

1756-DNB

1756-DNB ControlLogix DeviceNet interface module là một thiết bị nối DeviceNet được thiết kế bởi / Rockwell Automation.Một mạng DeviceNet kiểu mở cho phép thiết lập kết nối giữa các thiết bị đơn giản được sử dụng cho các yêu cầu đặc biệt trong môi trường công nghiệpCác thiết bị này bao gồm các thiết bị nâng cao và các thành phần tích hợp khác nhau như máy tính, bộ điều khiển, cảm biến và thiết bị điều khiển.Nguyên tắc hoạt động của mạng DeviceNet bao gồm việc sử dụng giao thức CIP (Protocol công nghiệp chung) để kiểm soát các hệ thống và máy móc, thu thập dữ liệu cần thiết cho các ứng dụng khác nhau và cấu hình thiết bị công nghiệp.Mô-đun truyền thông 1756-DNB có tốc độ truyền thông DeviceNet ở mức 125 kilobytes mỗi giây (tối đa 500 mét), 250 kilobytes mỗi giây (tối đa 250 mét) và 500 kilobytes mỗi giây (tối đa 100 mét).Mô-đun này có tối đa 64 nút và nó có điện áp xếp hạng từ 11 đến 25 Volt DC CL 2 / SELV.

Mô-đun có nguồn điện 400 mA ở 5,1 Volt DC, nguồn điện 0 mA ở 24 Volt DC và nguồn điện DeviceNet ở 24 Volt DC 60 mA. Mô-đun 1756-DNB tiêu hao công suất 3.5 watt và tiêu hao nhiệt của nó là 11.9 BTU mỗi giờ. Các mô-đun ControlLogix với một chiều rộng khe có một vị trí dựa trên khung gầm và nó có thể được cài đặt trong bất kỳ khe.Điện áp cách ly là 50 volt (tiếp tục) và nó bao gồm một loại cách ly cơ bản và mạng DeviceNet để backplane tính năng. Mô-đun ControlLogix 1756-DNB có thể được sử dụng với các mô hình khung gầm khác nhau và các biến thể khác nhau của các nguồn cung cấp điện tiêu chuẩn / dư thừa.Các nguồn điện DeviceNet tuân thủ chỉ thị điện áp thấp CE LVD và giới hạn ULĐể tuân thủ các tiêu chuẩn này, người dùng phải tuân thủ một bộ nguyên tắc nhất định liên quan đến các loại nguồn cung cấp điện.mô-đun này có 1 phích mở kiểu tuyến tính với 5 hoặc 10 chân. 1756-DNB hỗ trợ cổng USB 2.0 và nó chuyển dữ liệu ở tốc độ đầy đủ 12 megabit mỗi giây.Nhiệt độ hoạt động của mô-đun nên nằm trong phạm vi 0 đến 60 độ C (32 đến 140 độ F)Nhiệt độ lưu trữ có thể từ -40 đến 85 độ C (-40 và 185 độ F).
