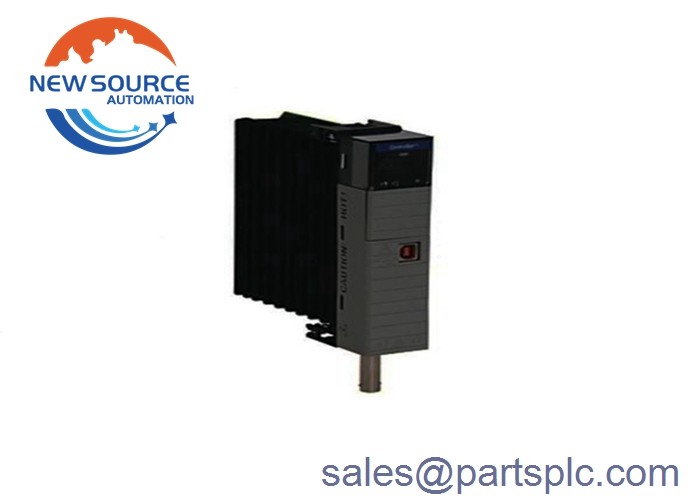

Allen Bradley 1756-CN2R /A Rev 301 ControlLogix ControlNet Bridge Module

1756-CN2R

1756-CN2R là một mô-đun truyền thông ControlLogix là một phần của nền tảng bộ điều khiển Logix.Mô-đun này chủ yếu được sử dụng để thiết lập kết nối trong topology mạng ControlNet dư thừa vì nó có hai (2) cổng BNC ControlNetMô-đun này chiếm một phần duy nhất của khung và có thể được lắp đặt vào bất kỳ khe cắm có sẵn của khung tiêu chuẩn như 1756-A4, 1756-A7, 1756-A10, 1756-A13,1756-A17 và được sử dụng với nguồn điện ControlLogix tiêu chuẩn đặc biệt là 1756-PA72/C, 1756-PA75/B, 1756-PB72/C, 1756-PB75/B, 1756-PC75/B, 1756-PH75/B và nguồn điện dư thừa như 1756-PA75R, 1756-PB75R, 1756-PSCA2.Mạng ControlNet là một mạng liên lạc đa nút sử dụng một đường dây gốc cáp đồng trục với các nút kết nối tại đường dây gốc bằng cáp thả. Mô-đun đặc biệt này sử dụng cáp đồng trục 1786-RG6 quad shield RG6 để kết nối với mạng. Tốc độ truyền lên đến 5 Mbps được hỗ trợ bởi 1756-CN2R. Ngoài cổng ControlNet kép,1756-CN2R cũng đi kèm với một (1) cổng USB hỗ trợ tốc độ truyền 12 Mbps ở tốc độ đầy đủ. This module is applicable for implementing Distributed I/O topology as it can cover up to 1000 meters per segment which can be easily extended with the use of repeaters as signal boosters for ControlNet segments longer than 1000 metersNó cũng có thể liên lạc với các thiết bị giao diện máy tính con người (HMI) và hệ thống kiểm soát giám sát và thu thập dữ liệu (SCADA).Nó hỗ trợ tối đa 128 kết nối Logix và tối đa 131 kết nối truyền thông.

The 1756-CN2R ControlNet Connections per Communication Module by is a communication module attached to a slot on the ControlLogix Chassis that provides a ControlNet Network through the Common Industrial Protocol (CIP) and a peer-to-peer network for enhanced functionsNó có kiểu cấu hình dư thừa và giao tiếp với tốc độ 5Mbps trên tối đa 99 nút. 1756-CN2R có tối đa 128 kết nối giao tiếp Logix.Nó có một dòng hút 1300mA tại 5.1V DC và một của 3mA tại 24V DC và nó phân tán nhiệt 6,6W với 22,5 BTU / giờ. Nó có điện áp cách ly 30V DC với cách ly cơ bản được thử nghiệm ở 500V trong một phút giữa ControlNet và hệ thống.1756-CN2R có ControlNet BNC kép, một ControlNet RJ45 và một cổng USB 1.1 duy nhất để kết nối và liên lạc với các thiết bị khác.Nó có dạng vỏ mở và được chỉ định theo mã nhiệt độ T4 IEC và mã nhiệt độ Bắc Mỹ T4ANhiệt độ hoạt động 1756-CN2R dao động từ 0 đến 60 độ C (32 đến 140 độ F) ở độ ẩm tương đối không ngưng tụ 5-95%,và nó có tốc độ sốc hoạt động là 30G và rung động tối đa là 2G ở 10-500Hz.
