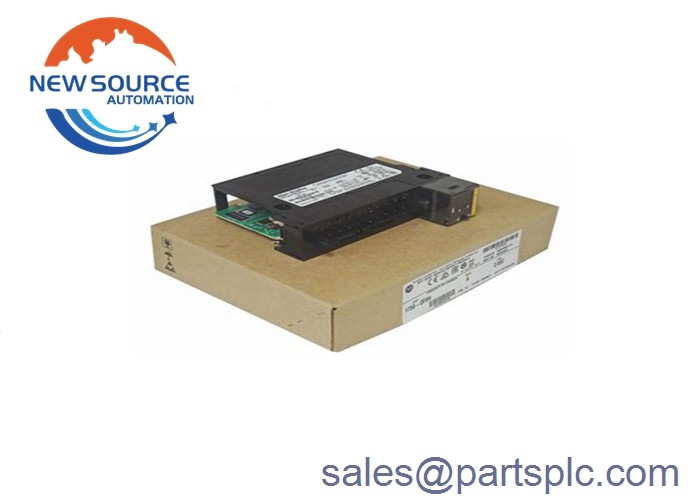

Nhà máy mới Niêm phong 1756-OF8H SER A Mô-đun đầu ra tương tự ControlLogix HART

1756-OF8H

1756-OF8H là một mô-đun đầu ra tương tự từ nền tảng bộ điều khiển ControlLogix.có thể cấu hình cho tín hiệu đầu ra dòng 0-20 mA và 4-20 mA và tín hiệu đầu ra điện áp +/-10VDC. 1756-OF8H có độ phân giải mô-đun 15-16bit trên tất cả các phạm vi tín hiệu. Nó đi kèm với bộ chuyển đổi kỹ thuật số sang tương tự (DAC) nội bộ bằng cách sử dụng R-Ladder DAC,phương pháp chuyển đổi đơn điệu không thiếu mã với định dạng dữ liệu của chế độ Integer (bên trái chính đáng), 2 s bổ sung) IEEE 32-bit floating-point. Mô-đun này được cài đặt vào khung 1756 ControlLogix và chỉ chiếm một khe cắm duy nhất.Nó có thể hoạt động như một mô-đun IO địa phương và một thành phần mô-đun I / O từ xa. Để kết thúc dây tín hiệu, mô-đun này đi kèm với một khối đầu cuối có thể tháo rời (RTB). RTB này có thể được thay thế bằng 1756-TBNH hoặc 1756-TBSH với khóa RTB cơ học được xác định bởi người dùng.Kích thước dây áp dụng khi sử dụng 1756-TBNH là 0.33-2.1 mm2 (22-14 AWG) cho kết nối dây đơn và 0.33...1.3 mm2 (22...16 AWG) cho kết nối dây kép. 1756-TBSH chỉ hỗ trợ kết nối dây đơn và được thiết kế cho dây 0.33...1.Kích thước dây 3 mm2 (22...16 AWG). 1756-OF8H có điện áp cách ly liên tục 50V. Phân biệt mô-đun chỉ giữa các kênh đầu ra đến backplane. Mỗi kênh đầu ra không đi kèm với cách ly riêng lẻ.Ngoài ra, thời gian phát hiện mạch mở của mô-đun chỉ có sẵn cho cấu hình hiện tại trong khi bảo vệ điện áp cao nhất là +/- 24 VDC.

Máy phát điện tương tự điện áp / điện hiện tại của 1756-OF8H ControlLogix là một mô-đun đầu ra tương tự có 8 đầu ra điện áp hoặc điện hiện tại với một modem HART duy nhất cho mỗi mô-đun.Nó có một phạm vi tín hiệu điện áp / hiện tại có thể lựa chọn là -10.4336-10.4336V và 0-21.2916mA. 1756-OF8H có một chỉ số đầu ra tổng thể là +/- 10V hoặc 0-20mA và độ phân giải tín hiệu là 15-16 bit cho tất cả các phạm vi.Nó cũng có một nguồn điện ngược của 230 mA @ 5.1 VDC và 230 mA @ 24 VDC, tổng công suất nền là 6,54W. Nó có tiêu hao nhiệt là 16,78 BTU / giờ và tiêu hao điện là 4,92W.1756-OF8H có một điện áp cách ly của 50V với cách ly cơ bản được thử nghiệm ở 1500V AC trong 60s giữa các kênh đầu ra và backplane.

1756-OF8H, không giống như các mô-đun I / O analog khác, cung cấp Khám phá mạch mở và có thời gian phát hiện mạch ở một giá trị phải được đặt dưới 0,1 mA.Thời gian ổn định hiện tại của nó mà không có HART là chỉ dưới 23ms, và dưới 37ms với HART và thời gian ổn định điện áp của nó là 8,5ms đến 95% với tải kháng.15% (hiện tại) và khoảng thời gian hiệu chuẩn của nó là khoảng 12 tháng. 1756-OF8H có một trục trặc offset của 100 V / độ C. hoặc 200nA / độ C và mô-đun có một lỗi mô-đun tổng thể là 0,15% (năng lượng) hoặc 0,3% (hiện tại).và mã nhiệt độ IECNhiệt độ hoạt động của 1756-OF8H ̊ dao động từ 0 ° C đến 60 ° C ở độ ẩm tương đối không ngưng tụ 5-95%.
