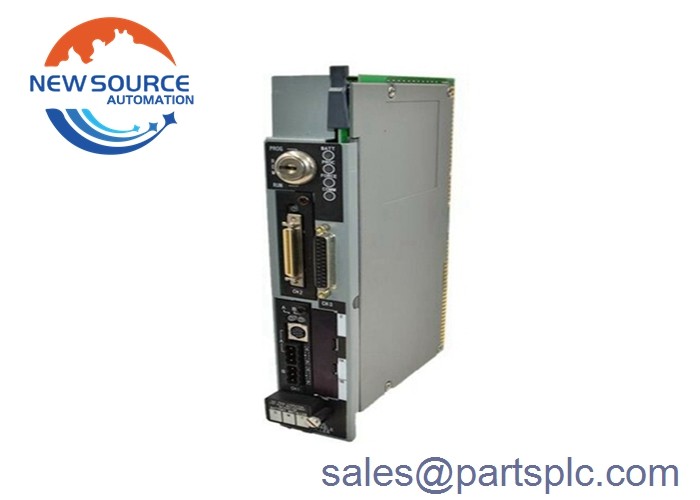

Allen Bradley 1785-L60L Sê-ri A Mô-đun bộ xử lý Rev D phần sụn

1785-L60L

1785-L60L là một thành viên của loạt bộ điều khiển PLC-5. Bộ điều khiển có thể lập trình này có thể hoạt động như một phần trung tâm của bất kỳ hệ thống điều khiển nào dựa trên loạt PLC-5.1785-L60L là điểm trung tâm kết nối địa phương, mở rộng và module I/O từ xa trên các loại giao diện truyền thông khác nhau, và đóng vai trò là xương sống của hệ thống điều khiển.Các bộ điều khiển 1785-L60L có ba giao diện liên lạc tích hợp được đánh dấu như kênh 1A, Kênh 1B, và Kênh 2. Kênh 1A và Kênh 1B có thể hoạt động như máy quét I/O từ xa, bộ điều hợp I/O từ xa, hoặc như giao diện liên lạc DH+.,Kênh 2, là một cổng I/O cục bộ mở rộng. Máy điều khiển 1785-L60L có một đầu nối 25 chân được đánh dấu là Kênh 0 trên bảng điều khiển phía trước. Kênh 0 là một cổng EIA RS232C cách ly quang học,hỗ trợ các giao thức master full-duplex và half-duplex ASCII và DF1 cũng như giao thức slave half-duplex. Kênh 0 có đèn xanh để chỉ ra trạng thái của giao diện truyền thông. Ngoài ra có một đầu nối mini DIN 8-pin được đánh dấu là Kênh 1A,là một kết nối đầu cuối lập trình DH + song song với kênh 1AHai đầu nối ba chân là trên một phần dưới của bảng điều khiển phía trước.Bộ điều hợp I/O từ xaTrên bảng điều khiển phía trước của 1785-L60L, có một đầu nối đặc biệt được đánh dấu là kênh 2, dành cho một liên lạc I / O cục bộ mở rộng.

Chế độ quét I / O từ xa đọc và ghi thông tin I / O giữa bộ điều khiển và thiết bị I / O từ xa.1785-L60L là bộ điều khiển giám sát cho các bộ điều khiển khác trong chế độ Adapter và cho các bộ điều chỉnh I/O từ xa khácKhi kênh 1A hoặc kênh 1B được cấu hình như bộ điều hợp I/O từ xa,bộ điều khiển 1785-L60L quản lý I/O cư trú trong bộ điều khiển trong khi giao tiếp với bộ điều khiển giám sát thông qua một liên kết I/O từ xaMột liên kết DH + có thể được cấu hình trên kênh 1A hoặc 1B trên 1785-L60L.Truyền thông DH + được sử dụng để tạo một mạng ngang hàng với các bộ điều khiển PLC-5 khác hoặc các thành phần cấp cao hơn khác của hệ thống điều khiểnViệc lập trình bộ điều khiển 1785-L60L cũng có thể được thực hiện thông qua một liên kết DH +. Bằng cách sử dụng một liên kết DH +, nhiều bộ điều khiển có thể được lập trình cùng một lúc.Chiều dài cáp tối đa cho một liên kết DH + phụ thuộc vào tốc độ truyềnĐiều quan trọng là tất cả các thiết bị trên liên kết được cấu hình để giao tiếp với cùng một tốc độ. Độ dài đó dao động từ 3048m từ tốc độ 57,6 kilobits mỗi giây đến 762m với tốc độ 230.4 kilobit mỗi giâyMột liên kết I / O cục bộ mở rộng là hữu ích khi I / O nhiều hơn so với những gì có thể phù hợp trong khung đơn cần thiết, nhưng nó đòi hỏi tốc độ lớn hơn so với một liên kết I / O từ xa có thể cung cấp.1785-L60L và bộ điều hợp I/O địa phương mở rộng (ALX 1771-) được lắp đặt trong khung I/O từ xa kết nối với cáp nối I/O tạo thành một nối I/O địa phương mở rộng. Liên kết I / O cục bộ mở rộng được giới hạn trong cáp 100 feet. Nếu khung I / O cần phải xa hơn từ bộ điều khiển, hãy sử dụng liên kết I / O từ xa.Liên kết I/O cục bộ mở rộng là một liên kết song song cho phép bộ điều khiển 1785-L60L quét tối đa 16 khung I/O mở rộng. Thời gian quét trên rack trên I / O cục bộ mở rộng là 0,5 ms. 1785-L60L có một số chỉ số trên bảng điều khiển phía trước để làm cho giao diện người dùng dễ dàng. Các chỉ số hiển thị các trạng thái điều khiển khác nhau.Chỉ báo đánh dấu BATT hiển thị trạng thái pin. Chỉ số PROC cho thấy chế độ điều khiển hiện tại. Ví dụ, nó màu xanh lá cây khi bộ điều khiển ở chế độ RUN, và màu đỏ khi có gì đó sai.Chỉ báo FORCE màu nâu khi các lực I/O được bật. Chỉ số COMM được liên kết với trạng thái liên lạc kênh 0. Các kênh liên lạc 1A và 1B đều có các chỉ số trạng thái chuyên dụng. Kênh 2, được sử dụng cho kết nối I / O địa phương mở rộng,có chỉ số tình trạng chuyên dụng.




Sản phẩm chính của chúng tôi


Dòng sản phẩm 1 (USA AB): 1756-IB32, 1769-OF5, 1747-L552, 1746-OW8, 1785-L60B, 1756-L73S

2 Sản phẩm của Schneider (Pháp): 140CPU65160, 140CPU31110, 140CPU11302, 140CPU21304, 140CPU67160, 140CPU53414A

3 Dòng sản phẩm của General Electric (Mỹ): IC697ALG230, IC694MDL754, IC697MDL750, IC693MDL640, IC693CPU313

4 Dòng sản phẩm Ovation (Mỹ): 5X00226G02, 1C31222G01, 1C31179G02, 1C31150G01, 1C31194G03, 1C31192G01

5 Honeywell (Mỹ): CC-TDOR01, 8C-TDODA1, 8C-PAIMA1, CC-TAOX11, 8C-PAIH54, CC-PCNT01, 8C-PDISA1, 8C-PDILA1

6 Bán hàng ABB (Thụy Điển): D0910S, AO920, AO810, 07KT98, 07KT97, CMA132 3DDE300412, DO820, DI920, DSQC663

7 Invensys Triconex (Mỹ): 4329, 4351B, 3008, 8311, 8310, 3501E, 4352A, 8305A, 3502E, 3504E, 3805E, 3503E

Hệ thống Invensys Foxboro I / A Series (Mỹ): FBM219, CP40, ZCP270, CP60, FBM231, FCP270, FBM215, P0922AE

9 Siemens (Đức): 6ES7414-2XG03-0AB0, 6DD1601-0AE0, 6DD1681-0AH2, 6ES5491-0LB11, 6ES7414-4HJ04-0AB0, 505-4732, 6ES5451-4UA13, 505-6208


Về đội ngũ của chúng tôi


New Source Automation Co., Ltd là một nhà cung cấp hàng đầu của nguyên bản thương hiệu mới PLC & DCS bộ phận, bạn có thể tìm thấy dưới đây thương hiệu: Allen Bradley, Omron, Schnerder, Siemens, ABB,Rosemount,Yokogawa,Honeywell,Bently Nevada, GE,

Hima, Woodward, Prosoft, Foxboro, Emerson vv. Với hàng chục ngàn bộ phận mới trong kho, chúng tôi đã xuất khẩu sang hơn 50 quốc gia trên thế giới.dịch vụ chân thành và giao hàng nhanh chóng làm cho chúng tôi phát triển nhanh chóngCác loại sản phẩm chính của chúng tôi là PLC và DCS Processing Module, Power Supply Module, Input Module, Output Module, I/O Module, Rack, Panel, Proximitor Sensor, Programming Cable, Terminal Blocks v.v.Bất kỳ yêu cầu và điều tra nào của bạn, lớn hay nhỏ, sẽ được đánh giá cao.


Bao bì và giao hàng

1) 100% hoàn toàn mới và có con dấu của nhà máy!
2) Bảo hành: 1 năm
3) Bao bì: Bao bì ban đầu với hộp.
4)Thời gian giao hàng: DHL,UPS,Fedex vận chuyển nhanh thường mất 3-10 ngày làm việc,tùy thuộc vào quốc gia giao hàng.Trong trường hợp hiếm hoi,các thủ tục hải quan nghiêm ngặt sẽ làm cho thời gian giao hàng lâu hơn một chút,Xin hãy kiên nhẫn.
5) Tất cả hàng hóa sẽ được kiểm tra trước khi vận chuyển.
