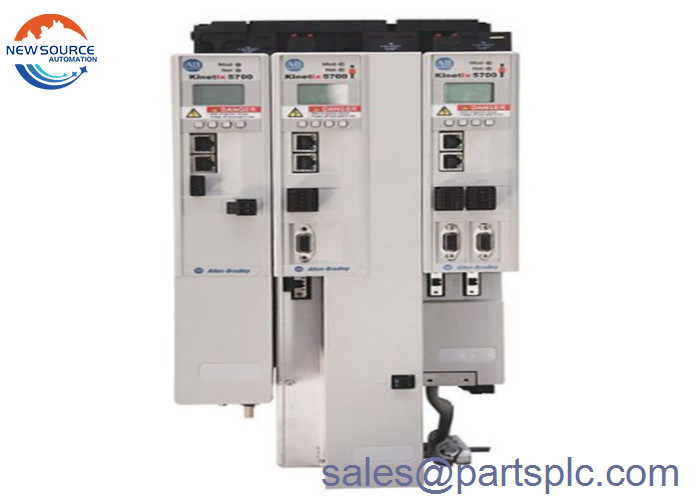

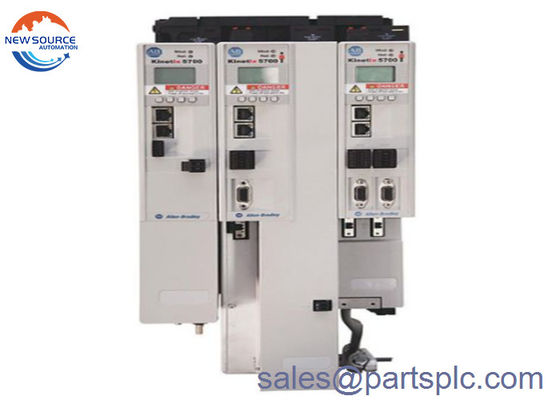

Allen Bradley 2198-D020-ERS3 là mô-đun Trục kép Kinetix 5700

2198-D020-ERS3

2198-D020-ERS3 là một động cơ servo hai trục Kinetix 5700.Nó kết hợp ổ đĩa với một tính năng an toàn gắn dây cứng và tích hợp là một chức năng tắt mô-men xoắn an toàn (STO) và xếp hạng an toàn SIL CL3 và PLeNó cũng cung cấp hỗ trợ cho phản hồi mã hóa Hyperface và DSL. Cổng Ethernet kép của nó cung cấp hỗ trợ cho cả topology vòng tuyến tính và mức thiết bị (DLR).Nó sử dụng dây đơn và điều chỉnh-ít cho phép, đơn giản hóa việc lắp đặt và tiết kiệm không gian.

Động cơ 2198-D020-ERS3 có chiều rộng mô-đun là 55mm. Nó có kích thước 9,92 x 2,17 x 14,09 inch. và nặng 9,17 lbs.Nó có một dòng điện liên tục và đỉnh của 8A và 20A tại giá trị RMS (root trung bình vuông) và 11.3A và 28.2A ở các giá trị đỉnh tương ứng. Lượng đầu ra liên tục ở 324 - 528V RMS 3-phase là 5,5 kW. Nó có tần số PWM là 4 kHz và công suất bên trong là 330 °F.

Máy chạy servo 2198-D020-ERS3 có thiết kế đơn giản, mạnh mẽ và nhỏ gọn cho các máy đòi hỏi số lượng trục lớn và công suất cao hơn.Ứng dụng này có tính năng chuyển động và an toàn tích hợp thông qua mạng EtherNet / IP, làm cho nó lý tưởng cho việc sử dụng trong máy lớn. Với điều khiển động cơ hiệu suất cao và thời gian tích hợp ngắn hơn, nó tìm thấy ứng dụng trong các ngành công nghiệp khác nhau như đồ uống, máy tã,Máy túi, máy làm lốp xe, máy tải khay, vv

2198-D020-ERS3 là một mô-đun hai trục thuộc hệ thống Kinetix 5700.Mô-đun trục này có giao diện giao tiếp Ethernet kép có thể được sử dụng để thực hiện điều khiển chuyển động qua Ethernet I / P và kết nối với topology đường thẳng và Device Level Ring (DLR). Động cơ servo trục kép này có tính năng an toàn tích hợp và có khả năng thực hiện điều chỉnh tiên tiến thông qua công nghệ điều chỉnh thời gian thực Load Observer.

Mô-đun trục kép 2198-D020-ERS3 có công suất đầu ra liên tục 5,5 kW, dòng điện đầu ra liên tục (rms) 8,0 A, dòng điện đầu ra liên tục (0-pk) 11,3 A, dòng điện đầu ra đỉnh (rms) 20.0 A và Peak output current (0-peak) của 28.2 A. Phạm vi băng thông tối đa được hỗ trợ bởi các mô-đun là 400 Hz cho Velocity loop và 1000 Hz và 4 kHz cho Current Loop trong khi tần số PWM là 4kHz.

2198-D020-ERS3 có điện áp đầu vào chính là 458-747 VDC và điện áp đầu vào điều khiển là 24VDC và dòng điện đầu vào là 5.5A. Mô-đun servo drive hai trục này có đầu ra 0-460 VAC (rms),3-Phase và dải tần số 0-590 HzGiá trị mạch ngắn tối đa của mô-đun là 200.000A.
