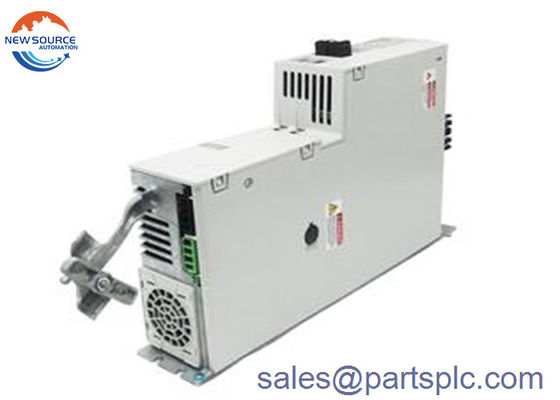

Mô-đun trục Allen Bradley 2198-D057-ERS3 Một phần của hệ thống Servo Kinetix Ethernet I/P 5700

2198-D057-ERS3

2198-D057-ERS3 Kinetix 5700 Dual Axis Inverter by là một mô-đun truyền động biến tần hai trục được sử dụng trong một loạt các ứng dụng điều khiển chuyển động.Nó có băng thông tốc độ 400Hz với tần số điều chế chiều rộng xung 4 KHz và dòng điện đầu ra 23A đạt đỉnh ở 57A. 2198-D057-ERS3 có công suất đầu ra 15,6KW ở 324-528V ACRMS (ba pha), và dòng đầu vào DC 24,5A DC ở 458-747V DC với dung lượng bên trong 705 °F.Động cơ có một điều khiển hiện tại của 2.3A DC cho một động cơ không phanh ở 24V DC, và 8.3A ở 24V DC cho động cơ có phanh và nó có một dòng điện tổng thể 4A.2198-D057-ERS3 có tỷ lệ phân tán năng lượng phụ thuộc nhiệt độ tỷ lệ phần trăm là 252W ở mức 20%, 354W ở mức 40%, 456W ở mức 60%, 558W ở mức 80% và 660W ở mức 100%.

Máy biến áp 2198-D057-ERS3 có phạm vi nhiệt độ hoạt động từ 0-50 độ C (32-122 độ C).Fahrenheit) ở khoảng độ ẩm tương đối không ngưng tụ 5-95% và được lưu trữ ở nhiệt độ -40-70 °C. Celsius (-40 -158 độ Fahrenheit). Inverter được thiết kế để lắp đặt ở độ cao lên đến 1500 mét (4921 feet) mà không có de-rating,nhưng nó sẽ giảm 3% cho mỗi 300 mét trên 1500m và cũng được xây dựng để chịu được một cú sốc hoạt động của 15G và một rung động 2G ở 55-500Hz. 2198-D057-ERS3 nặng khoảng 6,76Kg (14,9lb) và có kích thước 252mm (9,92in) x 358mm (14,09in) x 55mm (2.17in). Nó được chứng nhận CE, c-UL, C-TICK, KC, ODVA và OSHA.

2198-D057-ERS3 là một ổ servo Kinetix là một phần của hệ thống servo I / P Ethernet Kinetix 5700.Servo drive này được sử dụng để giao diện với động cơ Kinetix Servo để thực hiện chuyển động và vị trí điều khiểnNó hỗ trợ điều khiển chuyển động tích hợp qua Ethernet I / P thông qua các cổng giao diện liên lạc Ethernet RJ45 kép nhúng.

2198-D057-ERS3 có chiều rộng mô-đun 85 mm với kích thước vật lý 9,92 x 3,35 x 17,0 inch hoặc 252 x 85 x 433 mm và nặng 14,9 lbs hoặc 6,76 kg.Nó hỗ trợ cài đặt xếp chồng bằng không và được thiết kế để giảm chi phí dây và cài đặt.

Servo drive này là một servo drive hai trục và cổng Ethernet hai. it is capable of control more control directions while the dual ethernet capability allows this servo drive to communicate with automation devices connected in either linear or Device Level Ring (DLR) topology. This servo drive is designed to communicate with the Logix controller platform for direct integration of servo parameters for monitoring and control and further connection to Human Machine Interface (HMI) and Supervisory Control and Data Acquisition (SCADA) systems.
