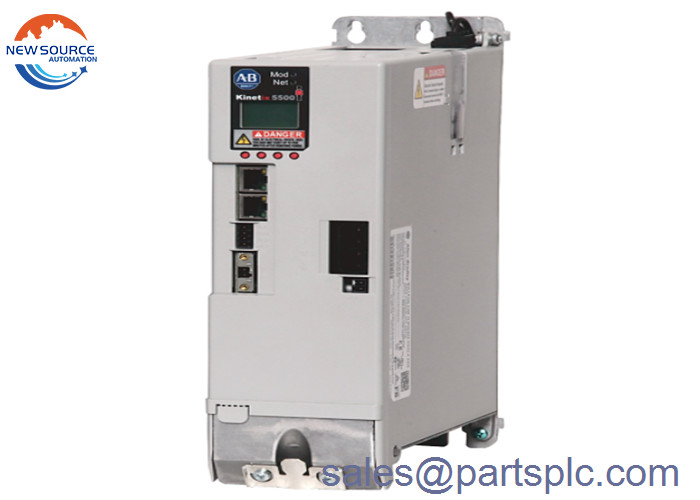

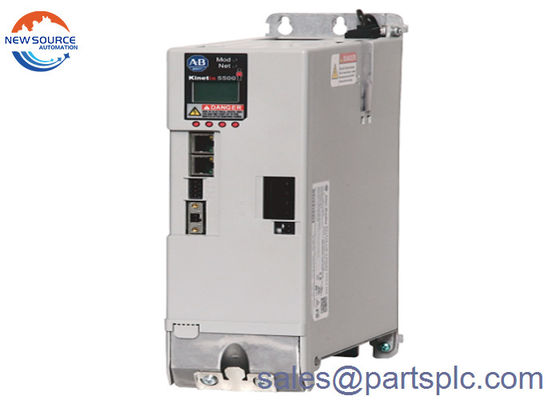

2198-H070-ERS2 Servo Drive Phần của hệ thống điều khiển chuyển động Kinetix 5500

2198-H070-ERS2 Servo Drive Phần của Hệ thống điều khiển chuyển động Kinetix 5500

2198-H070-ERS2

2198-H070-ERS2 là một động cơ Kinetix 5500.Servo drive này được thiết kế để đáp ứng các yêu cầu về hiệu quả chi phí như khả năng mở rộng cho các cải tiến trong tương lai với hỗ trợ cho các bộ điều khiển hiện đại để tích hợp trực tiếpCác bộ điều khiển tương thích là nền tảng Logix Programmable Automation Controller (PAC) trong đó các thông số ổ đĩa có thể được liên kết trực tiếp với bộ điều khiển CompactLogix, ControlLogix và GuardLogix.

Tích hợp với nền tảng Logix được gọi là tích hợp đầu tiên. Communication between controller(s) and the 2198-H070-ERS2 is implemented over Ethernet communication network as the 2198-H070-ERS2 is provided with dual Ethernet communication interface that supports linear and Device Level Ring (DLR) topology.

2198-H070-ERS2 có yêu cầu điện áp đầu vào 195-264 VAC, 3 pha với đầu vào danh nghĩa 240 VAC và 324-528 VAC, 3 pha với đầu vào danh nghĩa 480 VAC.Nó có các thông số đầu ra xe buýt 22.50 Một đầu ra liên tục và 67.5 A đầu ra trong khi sức mạnh đầu ra liên tục là 7,2 kW @ 230 Vrms, 3 giai đoạn và 14,9 kW @ 480 Vrms, 3 giai đoạn.Động cơ áp dụng chỉ số đầu ra bao gồm dòng điện đầu ra liên tục 23.0 A và dòng điện đầu ra cao nhất là 81,3 A trong khi động cơ áp dụng sức mạnh đầu ra là 7,0 kW @ 195-264 Vrms, 3 giai đoạn và 14,6 kW @ 324-528 Vrms, 3 giai đoạn.

2198-H070-ERS2 được trang bị Bus Overvoltage và bảo vệ điện áp thấp cũng như phát hiện dòng mạch ngắn.Bus quá điện áp được phát hiện ở 440 VDC @ 240 VAC đầu vào và 810 VDC @ 480 VAC đầu vào trong khi Bus undervoltage được kích hoạt ở 138 VDC @ 240 VAC đầu vào và 275 VDC @ 480 VAC đầu vàoĐiện mạch ngắn được định giá là 200.000 A, đối xứng.

2198-H070-ERS2 là một Kinetix 5500 servo drive với các tính năng an toàn tích hợp.đòi hỏi ít không gian bảng điều khiển và chỉ có một cáp có thể được sử dụng để đơn giản hóa hệ thống dâyNó cung cấp hiệu suất cao và khả năng mở rộng với chi phí thấp với các vòng cuộn động cơ phù hợp với các chỉ số ổ đĩa, cung cấp kích thước hệ thống hiệu quả hơn.2198-H070-ERS2 cũng có cổng Ethernet kép, cho phép hỗ trợ các cấu trúc tuyến tính và DLR (Device Level Ring).Khả năng chạy cả động cơ cảm ứng và servo trong một nền tảng ổ đĩa tiếp tục đơn giản hóa hoạt động và bảo trì hệ thống.

Động cơ 2198-H070-ERS2 đòi hỏi một điện áp đầu vào AC 3-phase 190 - 528V ở tần số 47 - 63 Hz. Nó có dòng đầu vào AC chính 23,7A, 60A max inrush (0-peak) và dòng đầu vào AC 71.1A.Nó có dòng điện liên tục và đỉnh của 23A và 57.5A ở các giá trị RMS (nguồn trung bình vuông) và 32,5 và 81,3 ở các giá trị đỉnh 0, tương ứng. Nó nặng 9 lbs. và có kích thước 3,35 x 8,9 x 11,57 inch.Nó có hiệu quả 97% với khả năng hấp thụ năng lượng 104.87 J. 2198-H070-ERS2 cung cấp một kết nối bus AC/DC chung sáng tạo cho các ứng dụng đa trục.Các tính năng an toàn tích hợp cho phép tích hợp hoàn toàn dự án trong ứng dụng Logix Designer cho chuyển động, kiểm soát, và an toàn.


Sản phẩm chính của chúng tôi

Dòng sản phẩm 1 (USA AB): 1756-IB32, 1769-OF5, 1747-L552, 1746-OW8, 1785-L60B, 1756-L73S

2 Sản phẩm của Schneider (Pháp): 140CPU65160, 140CPU31110, 140CPU11302, 140CPU21304, 140CPU67160, 140CPU53414A

3 Dòng sản phẩm của General Electric (Mỹ): IC697ALG230, IC694MDL754, IC697MDL750, IC693MDL640, IC693CPU313

4 Dòng sản phẩm Ovation (Mỹ): 5X00226G02, 1C31222G01, 1C31179G02, 1C31150G01, 1C31194G03, 1C31192G01

5 Honeywell (Mỹ): CC-TDOR01, 8C-TDODA1, 8C-PAIMA1, CC-TAOX11, 8C-PAIH54, CC-PCNT01, 8C-PDISA1, 8C-PDILA1

6 Bán hàng ABB (Thụy Điển): D0910S, AO920, AO810, 07KT98, 07KT97, CMA132 3DDE300412, DO820, DI920, DSQC663

7 Invensys Triconex (Mỹ): 4329, 4351B, 3008, 8311, 8310, 3501E, 4352A, 8305A, 3502E, 3504E, 3805E, 3503E

Hệ thống Invensys Foxboro I / A Series (Mỹ): FBM219, CP40, ZCP270, CP60, FBM231, FCP270, FBM215, P0922AE

9 Siemens (Đức): 6ES7414-2XG03-0AB0, 6DD1601-0AE0, 6DD1681-0AH2, 6ES5491-0LB11, 6ES7414-4HJ04-0AB0, 505-4732, 6ES5451-4UA13, 505-6208

Về đội ngũ của chúng tôi

Công ty của chúng tôi có trụ sở tại Xiamen, Fujian, Trung Quốc, và trực tiếp hợp tác với nhà máy ban đầu; có một đội ngũ bán hàng chuyên nghiệp, hỗ trợ kỹ thuật kỹ sư của riêng mình,và dịch vụ sau bán hàng tốt; hàng tồn kho lớn, chất lượng sản phẩm ban đầu và giao hàng nhanh chóng.

Bao bì và giao hàng

1) 100% hoàn toàn mới và có con dấu của nhà máy!

2) Bảo hành: 1 năm

3) Bao bì: Bao bì ban đầu với hộp.

4)Thời gian giao hàng: DHL,UPS,Fedex vận chuyển nhanh thường mất 3-10 ngày làm việc,tùy thuộc vào quốc gia giao hàng.Trong trường hợp hiếm hoi,các thủ tục hải quan nghiêm ngặt sẽ làm cho thời gian giao hàng lâu hơn một chút,Xin hãy kiên nhẫn.

5) Tất cả hàng hóa sẽ được kiểm tra trước khi vận chuyển.
